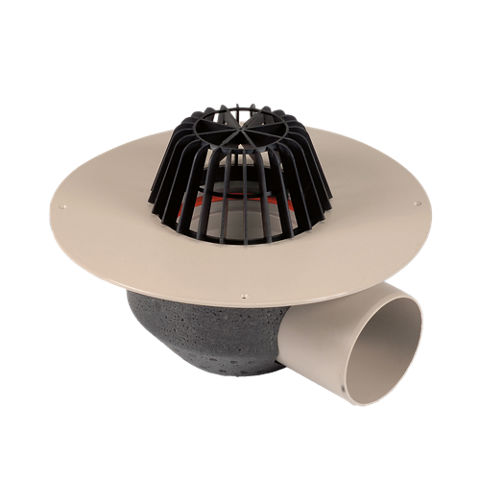

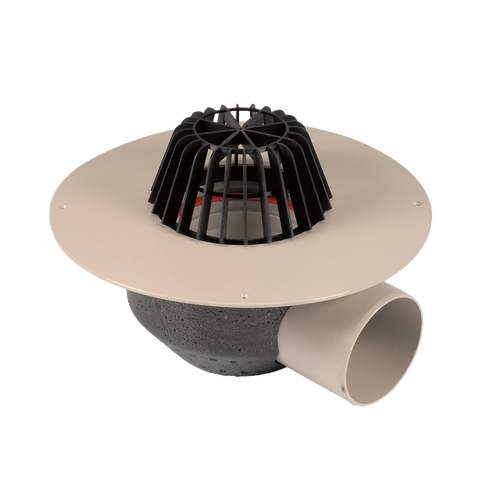

Sarnafil® T Gully

ПРЕДВАРИТЕЛНО ИЗГОТВЕНА ПОКРИВНА ВОРОНКА ОТ FPO

Sarnafil® T Gully e предварително изготвена воронка за дъждовна вода от твърд полипропилен за употреба при плоски покриви в комбинация с листовите покривни мембрани Sarnafil® T и Sikaplan® T. Предлага се и в комбинация с нагревател.

  • Устойчива на излагане на UV-лъчи
  • Мембраната може да бъде заварена директно към основата на воронката
  • Заварява се с горещ въздух
  • Рециклируема
Намерете дистрибутор
Лист с Технически Данни Покажи всички документи

Употреба

Sarnafil® T Gully може да се използва само от професиналисти с необходимия опит.
  • Воронка за дъждовна вода за употреба с покривни мембрани Sarnafil® T и Sikaplan® T


Предимства

  • Устойчива на излагане на UV-лъчи
  • Мембраната може да бъде заварена директно към основата на воронката
  • Заварява се с горещ въздух
  • Рециклируема

Опаковка

Индивидуално опаковани в картонена кутия, вкл. листоуловител.

Цвят

Повърхност

гладка

Цвят

бежов

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

ОДОБРЕНИЯ / СТАНДАРТИ

  • Отводнител за плосък покрив, EN 1253-1/3, DALLMER, Сертификат № 2020-190
Продуктова информация

Химична основа

Полипропилен (PP)

Срок на годност

5 години от датата на производство

Условия на съхранение

Съхранявайте в оригинални, неотворени и неповредени, запечатани опаковки, на сухо, при температури между +5 °C и +30 °C. Винаги спазвайте указанията върху опаковката.

Размери

Тип

Външен диаметър

Номинален диаметър

Вертикална 75

75 mm

70 mm

Вертикална 110

110 mm

100 mm

Вертикална с нагревател 110

110 mm

100 mm

Вертикална 125125 mm125 mm
Вертикална с нагревател 125125 mm125 mm
Ъглова 7575 mm70 mm
Ъглова 110110 mm100 mm


System information

Структура на системата

Трябва да се използват следните мембрани в зависимост от проекта:

  • Мембрани тип Sarnafil® T
  • Мембрани тип Sikaplan® T
Техническа информация

Дебит

Дебит l/s

Дълбочина на водата

Тип воронка

EN 1253*

55 mm

65 mm

Вертикална 75

7.40

12.85

16.20

Вертикална 110

7.85

15.20

19.20

Вертикална с нагревател 110

7.85

15.20

19.20

Вертикална 125

10.75

14.40

18.70

Вертикална с нагревател 125

10.75

14.40

18.70

Ъглова 75

6.90

13.60

17.15

Ъглова 110

7.80

15.25

19.40

* БДС EN 1253, дълбочина на водата до Ø 110 mm: 35 mm; от Ø 125 mm: 45 mm

Елeктрозахранване

Технически данни при воронка с нагревател

Работно напрежение

AC 230 V

Мощност

15 W

Защитен предпазител (изчислителна стойност)0.06 A

Полагане

Приложение

Околна температура на въздуха

Мин. -20 °C / макс. +60 °C

Температура на основата

Мин. -30 °C / макс. +60 °C
Стъпки на полагане

ПРИЛОЖЕНИЕ

Строго спазвайте монтажните процедури, определени в налична методология на работа, наръчник за полагане или инструкции за работа и монтаж, които трябва винаги да бъдат съобразени с реалните условия на обекта.

Вижте съответния раздел в следните Инструкции за монтаж: Мембрани за плоски покривни хидроизолационни системи Sarnafil® T.

Sarnafil® T Gully трябва да бъде здраво закрепен към основата на покрива. За механично закрепени покривн системи, крепежите трябва да бъдат проектирани така, че да могат да поемат ветровото натоварване.

За моделите с нагревател, електрическата връзка на обекта трябва да се извърши от правоспособен електротехник.
