S-Gully PVC

S-Gully PVC

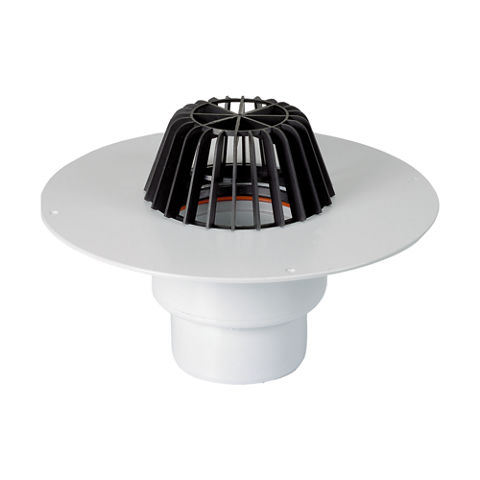

ПРЕДВАРИТЕЛНО ИЗГОТВЕНА ПОКРИВНА ВОРОНКА ОТ PVC

S-Gully PVC е предварително изготвена, формована чрез инжектиране, PVC воронка за дъждовна вода за употреба при плоски покриви в комбинация с листовите покривни мембрани на Sika, които могат
да се заваряват с горещ въздух за воронката. Предлага се и в комплект с нагревател.

  • Устойчива на излагане на UV-лъчи
  • Мембраната може да бъде заварена директно към основата на воронката
  • Заварява се с горещ въздух
  • Рециклируема

Намерете дистрибутор
Лист с Технически Данни Покажи всички документи

Употреба

S-Gully PVC може да се използва само от професиналисти с необходимия опит.
  • Воронка за дъждовна вода за употреба с рулонни PVC мембрани Sarnafil® и Sikaplan®

Предимства

  • Устойчива на излагане на UV-лъчи
  • Мембраната може да бъде заварена директно към основата на воронката
  • Заварява се с горещ въздух
  • Рециклируема


Опаковка

Индивидуално опаковани в картонена кутия. Включва предпазна решетка за листа.

Цвят

Повърхностгладка
Цвятсветлосив (~ RAL 7047)

Детайли за продукта

Продуктова информация

Химична основа

Поливинилхлорид (PVC)

Полипропилен (PP) - листоуловител

Срок на годност

5 години от датата на производство

Условия на съхранение

Съхранявайте в оригинални, неотворени и неповредени, запечатани опаковки, на сухо, при температури между +5 °C и +30 °C. Винаги спазвайте указанията върху опаковката.

Размери

Тип воронка

Ø външно mm

DN mm

Дължина mm

Обща монтажна височина mm

Вертикална 75757064160
Вертикална 110*11010064160
Вертикална 125*12512564160
Вертикална 160*16015064160
Ъглова 75757064148.5
Ъглова 11011011064148.5

Диаметърът на фланеца е 355 mm за всички типове воронки.

* налична в комплект с нагревател
System information

Структура на системата

Трябва да се използват следните системни спомагателни продукти:

Съвместими мембрани:

  • Тип Sikaplan® G / VG / VGWT / S / SG / SGmA
  • Тип Sikaplan® SGK (със специални свързващи ленти)
  • Тип Sarnafil® G 410
  • Тип Sarnafil® G 411
  • Тип Sarnafil® S 327
Техническа информация

Дебит

Дебити l/s

Дълбочина на водата

Тип воронка

* БДС EN 1253

55 mm

65 mm

Вертикална 75

7.40

12.85

16.20

Вертикална 110

7.85

15.20

19.20

Вертикална 12510.7514.4018.70
Вертикална 16011.1014.5018.20

Ъглова 75

6.90

13.60

17.15

Ъглова 110

7.80

15.25

19.40

* БДС EN 1253: Дълбочина на водата: до Ø 110 mm: 35 mm, от Ø 125 mm: 45 mm

Елeктрозахранване

Работно напрежениеAC 230 V
Мощност15 W
Защитен предпазител (изчислителна стойност)

0.06 A

Електрическото свързване на обекта трябва да се извърши от лицензиран електротехник

Полагане

Приложение

Околна температура на въздуха

Мин. -20 °C / макс. +60 °C

Температура на основата

Мин. -30 °C / макс. +60 °C


Стъпки на полагане

ПРИЛОЖЕНИЕ

Строго спазвайте монтажните процедури, определени в налична методология на работа, наръчник за полагане или инструкции за работа и монтаж, които трябва винаги да бъдат съобразени с реалните условия на обекта.

Вижте съответния раздел в следните Инструкции за монтаж: Мембрани за плоски покривни хидроизоационни системи Sarnafil® и Sikaplan®.

За моделите S-Gully PVC с нагревател, електрическата връзка на обекта трябва да се извърши от лицензиран електротехник.
