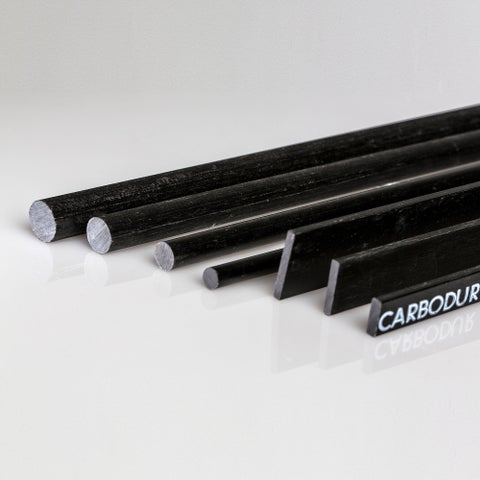

Sika® CarboDur® BC

Sika® CarboDur® BC

ПРЪТИ ОТ ВЪГЛЕРОДНИ НИШКИ ЗА КОНСТРУКТИВНО УСИЛВАНЕ, ПОЛУЧЕНИ ЧРЕЗ ПУЛТРУЗИЯ, ЧАСТ ОТ СИСТЕМА SIKA® CARBODUR®

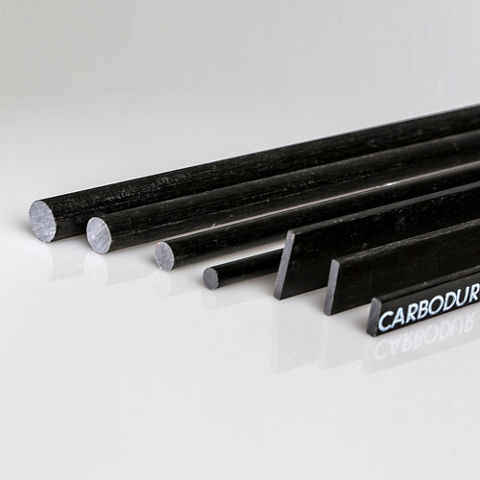

Sika® CarboDur® BC са пръти, получени чрез пултрузия на въглеродни нишки, обвити в епоксидна матрица (CFRP – композит на база въглеродни влакна и епоксидна смола), предназначени за конструктивно усилване на бетонни, дървени и зидани структури.
Прътите Sika® CarboDur® BC се залепят в предварително прорязани прорези като допълнителна армировка, монтирана в близост до повърхността, използвайки лепила на основата на епоксидна смола Sika AnchorFix®-3+, Sikadur®-330 или Sikadur®-30 при
нормални или Sikadur®-30 LP при високи температури по време на монтаж. При хоризонтално приложение се използва лепило на основата на епоксидна смола Sikadur®-300. Прътите Sika® CarboDur® BC може да се използват и за закотвяне на тъкани SikaWrap® към бетон и зидария.
За подробна информация за всяко едно от тези лепила, моля направете справка със съответния Лист с технически данни.

  • Не корозира
  • Много висока якост
  • Остават скрити след монтажа, без необходимост от снаждане
  • Отлична дълготрайност и устойчивост на умора
  • Лесен транспорт
  • Ниско собствено тегло, много лесен монтаж
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Усилената повърхност може да поеме трафик (прътите не са изложени, а остават скрити)
  • Не се изисква подготовка на основата и изравняване на неравни повърхности
  • Подобрена огнеустойчивост (в сравнение с външно залепена армировка)
  • Обширни тестове и одобрения в много държавипо целия свят
Намерете дистрибутор
Лист с Технически Данни Покажи всички документи

Употреба

Прътите Sika® CarboDur® BC се използват за подобряване, увеличаване или корекция на експлоатационните показатели и устойчивостта на конструкциите при:
Повишено натоварване:
  • Повишаване на носимоспособността на подови плочи, греди и мостови сегменти
  • Инсталиране на тежка механизация
  • Стабилизиране на конструкции срещу вибрации
  • Промени в предназначението на сградата
Повреди на носещи елементи поради:
  • Стареене на вложените в конструкцията материали
  • Корозия на армировката
  • Инциденти (удари на превозни средства, земетръс, пожар)
Подобряване на експлоатационните характеристики и дългтрайността:
  • Намаляване на деформациите и ширината на пукнатините
  • Намаляване на напреженията в армировката
  • Подобряване на устойчивостта на умора
Конструктивни промени:
  • Премахване на стени и/или колони
  • Нарушаване на плочи и стени при конструктивни отвори
Устойчивост при възможни неблагоприятни събития:
  • Повишаване на устойчивостта на земетръс, удар, взривна вълна и др.
Допуснати грешки в проекта и изпълнението:
  • Недостатъчна / несъответстваща армировка
  • Недостатъчна / несъответстваща конструктивна височина
Комбинация с други компоненти на системата за конструктивно усилване:
  • Дюбелни приложения
  • Закотвяне на тъкани SikaWrap®

Предимства

  • Не корозира
  • Много висока якост
  • Остават скрити след монтажа, без необходимост от снаждане
  • Отлична дълготрайност и устойчивост на умора
  • Лесен транспорт
  • Ниско собствено тегло, много лесен монтаж
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Усилената повърхност може да поеме трафик (прътите не са изложени, а остават скрити)
  • Не се изисква подготовка на основата и изравняване на неравни повърхности
  • Подобрена огнеустойчивост (в сравнение с външно залепена армировка)
  • Обширни тестове и одобрения в много държавипо целия свят

Опаковка

Доставка в картонени кутии на ролки с дължина 100 m (BC 6) или на пръти с дължина 12 m (BC 8, BC 10, BC 12).

Цвят

Армирана полимерна матрица, състояща се от карбонови нишки и епоксидна смола, черен.

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

ОДОБРЕНИЯ / СТАНДАРТИ

  • Полша: Техническо одобрение IBDiM Nr AT/2008-03-0336/1: Ламели, профили и композитни тъкани за усилване на бетон: Система Sika CarboDur® за възстановяване и усилване на стоманобетонни мостови конструкци.

  • Fib, Технически доклад, бюлетин 14: Външно залепена FRP армировка за усилване на стоманобетонни конструкции, Юли 2001.
  • Италия: CNR-DT 200 R1/2013 - Ръководство за проектиране и конструиране на външно залепени FRP системи за усилване на съществуващи конструкции.
Продуктова информация

Срок на годност

Неограничен, при спазване на условията на съхранение.

Условия на съхранение

Съхранявайте в запечатани, плътно затворени, ненарушени опаковки, при сухи условия и макс. температура +50°C. Защитете от директна слънчева свелтина.
Транспорт: само в оригинални опаковки или подходящо защитени от механични повреди.

Плътност

1.60 g/cm3

Размери

Тип

Диаметър

Площ на напречното сечение

Sika® CarboDur® BC 6

6 mm

28 mm2

Sika® CarboDur® BC 8

8 mm

50 mm2

Sika® CarboDur® BC 10

10 mm

79 mm2

Sika® CarboDur® BC 1212 mm113 mm2

Обемно съдържание на нишки

> 65 %
System information

Структура на системата

Изграждането и последователността на описаната система трябва стриктно да се спазва и не може да бъде променяна.
Лепилна смола - Sika AnchorFix®-3+, Sikadur®-330, Sikadur®-30, Sikadur®-30 LP.
Въглеродни пръти за конструктивно усилване – Sika® CarboDur® BC.
За по-подробна информация за различните смоли и детайли при нанасянето им, моля обърнете се към последното издание на съответния Лист с технически данни и "Методологията на работа със залепена армировка Sika® CarboDur®, монтирана в близост до повърхността" Ref: 850 41 07.
Техническа информация

Якост на опън на ламината

Средна стойност

3 100 N/mm2

5% разрушаване

2 900 N/mm2

Стойности в посока надлъжно на нишките

Модул на еластичност при опън на ламината

Средна стойност

148 000 N/mm2

Стойности в посока надлъжно на нишките

Удължение при скъсване на ламината

Средна стойност

> 1.70 %

Стойности в посока надлъжно на нишките

Температура на встъкляване

> 100 °C

(БДС EN 61006)

Полагане

Разходна Норма

Разход

Sika® CarboDur® BC 6

≤ 0.12 kg/m
Sika® CarboDur® BC 8≤ 0.18 kg/m

Sika® CarboDur® BC 10

≤ 0.24 kg/m

Sika® CarboDur® BC 12

≤ 0.32 kg/m
Стъпки на полагане

ПОДГОТОВКА НА ОСНОВАТА

Моля обърнете се към "Методологията на работа със залепена армировка Sika® CarboDur®, монтирана в близост до повърхността" Ref: 850 41 07.
