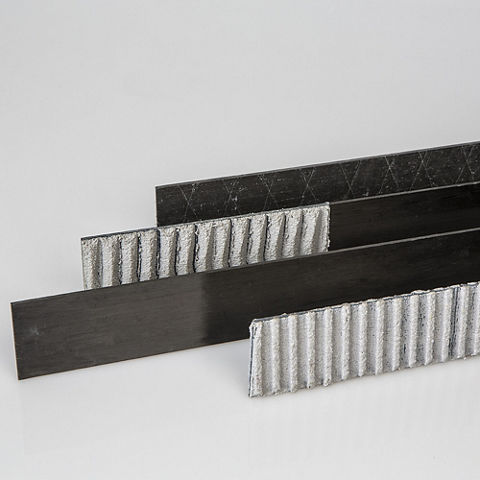

Sika® CarboDur® M

Ламели от въглеродни нишки с голяма коравина, получени чрез пултрузия за конструктивно усилване, част от система Sika® CarboDur®

Sika® CarboDur® M са ламели, получени чрез пултрузия на армиращи въглеродни влакна, обвити в епоксидна матрица (CFRP), предназначени за усилване на бетон, дърво, зидария, стомана и влакнесто-армирани полимерни структури. Ламелите се залепват към конструкцията като външно залепена армировка, посредствум лепила на основата на епоксидна смола, Sikadur®-30 при нормални темпе-
ратури или Sikadur®-30 LP при повишени температури по време на нанасяне или експлоатация. За допълнителна информация, моля, вижте Листа с технически данни за съответното лепило.

  • Много висока якост и висока коравина
  • Не корозират
  • Отлична дълготрайност и устойчивост на умора
  • Дължина до 250 m, без необходимост от снаждане
  • Малка дебелина на системата, лесно изпълнение в зоните на пресичане
  • Лесен транспорт навити на ролки
  • Леки, много лесен монтаж дори и по тавани (без временно укрепвaне)
  • Минимални подготвителни работи по ламелите
  • Многослоен монтаж
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Широкообхватни изпитвания и одобрения от много държави по целия свят
Намерете дистрибутор
Лист с Технически Данни Покажи всички документи

Употреба

Sika® CarboDur® M се използват като армиращи ламели при външно залепени системи за конструктивно усилване върху бетон, зидария, дърво, стомана и влакнесто-армирани полимерни основи.
Външно залепените системи за конструктивно усилване се използват при:
  • Повишаване на носимоспособността или дуктилността на конструктивни елементи
  • Повишаване на носимоспособността на огъване на елементи и конструкции
  • Стабилизиране на конструкции срещу вибрации
  • Замяна на липсваща стоманена армировка
  • Повишаване на носещата способност на бетонни елементи или конструкции
  • Повишаване на устойчивостта на удар
  • Пасивно усливане за поемане на сеизмични въздействия
  • Промяна на конструктивната схема (премахване на подови или стенни участъци)
  • Подобряване на устойчивостта на умора

  • Намаляване на напреженията в стоманената армировка
  • Ремонт на повредени конструктивни елементи (удар на МПС, пожар, земетръс)
Моля, обърнете внимание:
  • При всяко изчисление на конструктивно усилване трябва да се консултирате със строителен инженер-конструктор

Предимства

  • Много висока якост и висока коравина
  • Не корозират
  • Отлична дълготрайност и устойчивост на умора
  • Дължина до 250 m, без необходимост от снаждане
  • Малка дебелина на системата, лесно изпълнение в зоните на пресичане
  • Лесен транспорт навити на ролки
  • Леки, много лесен монтаж дори и по тавани (без временно укрепвaне)
  • Минимални подготвителни работи по ламелите
  • Многослоен монтаж
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Широкообхватни изпитвания и одобрения от много държави по целия свят

Опаковка

В картонени кутии, отрязани по дължина, съгласно спецификацията.
В картонени кутии, на ролки с дължина 250 m.

Цвят

Полимер от армиращи въглеродни влакна в епоксидна матрица, черен

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

ОДОБРЕНИЯ / СТАНДАРТИ

  • Чехия: Техническо одобрение, ITC, № STO-AO 224-1012/2020/a

  • Техническо одобрение, CSTB, Avis Technique 3.3/20-1021_V1

  • Сертификат за техническа оценка, CSLLPP, № 259/2023

  • Национална техническа оценка на комплекти Sika CarboDur®, ITB, Одобрение № ITB-KOT-2018/0414 v.3

  • Техническо одобрение Sika CarboDur, № IBDiMKOT-2019-0361 v.5



  • Техническо споразумение, CTPC, № 016-01/488-2022

  • Доклад от изпитване, Белградски университет, № 270/2019



  • Словакия: Техническа оценка, TSUS, № SK04-ZSV-2669

  • Доклад от изпитване, Министерство на регионалното развитие (Украйна), № ЗНТ–219–2167.13-001
Продуктова информация

Срок на съхранение

5 години от датата на производство

Условия на съхранение

Съхранявайте в оригинални, запечатани, плътно затворени, ненарушени опаковки, при сухи условия и температура макс. +50 °C. Защитете от директна слънчева свелтина.
Транспорт: само в оригинални опаковки или подходящо защитени от механични повреди.

Плътност

1.60 g/cm³

Размери

Sika® CarboDur® M

ШирочинаДебелинаНапречно сечение

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

814

80 mm

1.4 mm

112 mm2

914

90 mm

1.4 mm

126 mm2

1014

100 mm

1.4 mm

140 mm2

1214

120 mm

1.4 mm

168 mm2

Обемно съдържание на нишки

> 68 %
System information

Структура на системата

Изграждането и последователността на описаната система трябва стриктно да се спазва и не може да бъде променяна.

Смола за залепване

Sikadur®-30 или Sikadur®-30 LP

Въглеродни ламели за конструктивно усилване

Sika® CarboDur® M

За доплънителна и детайли при нанасянето на Sikadur®-30 или Sikadur®-30 LP, моля обърнете се към съответния Лист с технически данни и Методологията на работа за система Sika® CarboDur®: 850 41 05.
Техническа информация

Якост на опън на ламината

Средна стойност

3500 N/mm²

5 % характеристична

3200 N/mm²

Средна стойност

3500 N/mm²

Характеристична(ACI 440.2R)

3200 N/mm²

Модул на еластичност при опън на ламината

Средна стойност

210 kN/mm²

5 % характеристична

205 kN/mm²

Средна стойност

210 kN/mm²

Удължение при скъсване на ламината

Средна стойност

1.70 %

Температура на встъкляване

> +100 °C

(EN 61006)

Полагане

Разходна Норма

Разход

Широчина на ламели Sika® CarboDur® M

Типичен разход на Sikadur®-30

50 mm

0.20–0.28 kg/m

60 mm

0.24–0.32 kg/m

90 mm

0.40–0.56 kg/m

100 mm

0.44–0.64 kg/m

120 mm

0.45–0.80 kg/m



Разходни норми

Забележка: Разходни норми при стандартни приложения. Груби или неравни повърхности, пресичане на ламели, загуби и фира могат да доведат до по-висок разход на лепило в размер на ок. 20 %.
Стъпки на полагане

КАЧЕСТВО НА ОСНОВАТА

ЛАМЕЛИ SIKA® CARBODUR® ВЪНШНО ЗАЛЕПЕНИ ЗА БЕТОННА ПОВЪРХНОСТ
Препоръчителна минимална якост на сцепление при опън (pull-off) след подготовка на основата:

  • Средна стойност: 2.0 N/mm2
  • Минимална стойност: 1.5 N/mm2

Ефективната якост на сцепление при натоварване на опън трябва да бъде проверена след подготовка на основата. В случай, че якостта на сцепление при натоварване на опън (pull-off) е по-ниска от посочените минимални изисквания, Sika предлага следните възможни решения:

  • Ламели Sika® CarboDur®, които се монтират в прорези на конструкцията като армировка, разположена в близост до повърхността (NSM)
  • Тъкани SikaWrap®: Моля, обърнете се към съответния Лист с технически данни за тъкани SikaWrap®

Бетонът трябва да бъде на поне 28 дневна възраст (в зависимост от условията на втърдяване и класа на бетона).

ЛАМЕЛИ SIKA® CARBODUR® ВЪНШНО ЗАЛЕПЕНИ ВЪРХУ ДРУГИ ОСНОВИ
При монтаж на ламели Sika® CarboDur® върху други основи (тухла, камък, стомана, дърво, влакнесто-армирани полимерни материали), моля, обърнете се към: Методология на работа на Sika 850 41 05 за система Sika® CarboDur®. За допълнителни указания се свържете с Техническия отдел на Sika.

ПОДГОТОВКА НА ОСНОВАТА

Бетонът трябва да бъде почистен и подготвен до достигане на отворена текстурирана повърхност, без циментово мляко и замърсявания.
За допълнителна информация се обърнете към: Методология на работа на Sika® 850 41 05 за система Sika® CarboDur®.



ПРИЛОЖЕНИЕ

ВАЖНО
Монтаж от обучени изпълнители
Монтажът на този продукт трябва да се извършва само от обучен или одобрен от Sika изпълнител, притежаващ опит в подобен родприложения.
ВАЖНО
Стриктно спазвайте монтажните процедури
Стриктно спазвайте монтажните процедури, определени в методологиите на работа, наръчниците за работа и работните инструкции, които трябва винаги да бъдат съобразени с действителните условия на обекта.

ВАЖНО

Излагане на UV- или атмосферни влияния

Продуктът не е устойчив на постоянно излагане на UV- или атмосферни влияния

  1. За допълнителни информация се свържете с Техническия отдел на Sika.

Максимално допустима експлоатационна температура
Забележка: Максимално допустимата постоянна температура по време на експлоатация е ок. +50 °C. При употреба на Sika® CarboHeater 2 за втвърдяване на Sikadur®-30 LP, максималната постоянна експлоатационна температура може да нарастне до +80
°C. За по-подробна информация се обърнете към Методология на работа 850 41 05 за система Sika® CarboDur® и се свържете с Техническия отдел на Sika.
Моля, вижте съответните Листове с данни за продуктите и Методологията на работа:

  • Лист с технически данни за Sikadur®-30
  • Лист с технически данни за Sikadur®-30 LP
  • Методология на работа на Sika 850 41 05 Система Sika® CarboDur®
