Sika® CarboDur® S NSM

Sika® CarboDur® S NSM

ЛАМЕЛИ ОТ ВЪГЛЕРОДНИ НИШКИ ЗА КОНСТРУКТИВНО УСИЛВАНЕ, ПОЛУЧЕНИ ЧРЕЗ ПУЛТРУЗИЯ, ЧАСТ ОТ СИСТЕМА SIKA® CARBODUR®

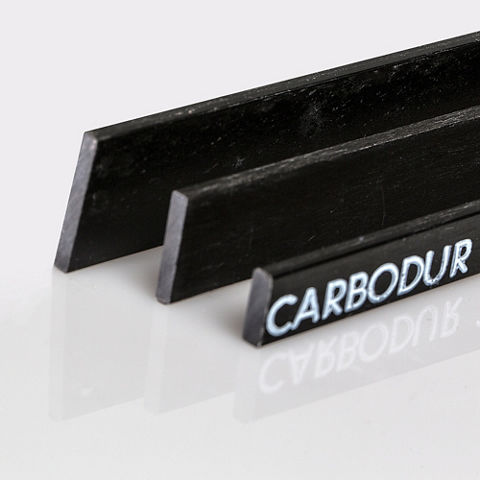

Sika® CarboDur® S са ламели, получени чрез пултрузия на въглеродни нишки, обвити в епоксидна матрица (CFRP – композит на база въглеродни влакна и епоксидна смола), проектирани за конструктивно усилване на бетонни, дървени и зидани структури.
Ламелите Sika® CarboDur® S се залепят в предварително прорязани прорези като допълнителна армировка, монтирана в близост до повърхността, използвайки лепила на основата на епоксидна смола Sika AnchorFix®-3+, Sikadur®-330 или Sikadur®-30 при нормални или Sikadur®-30 LP при високи температури по време на монтаж.
За подробна информация за всяко едно от тези лепила, моля направете справка със съответния Лист с технически данни.

  • Не корозира
  • Много висока якост
  • Отлична дълготрайност и устойчивост на умора
  • Неограничена дължина, монтаж без снаждане
  • Лесен транспорт (транспортират се навити на ролки)
  • Ниско собствено тегло, много лесен монтаж
  • Минимални подготвителни работи по ламелите
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Обширни тестове и одобрения в много държави по целия свят
Намерете дистрибутор
Лист с Технически Данни Покажи всички документи

Употреба

Системите Sika® CarboDur® се използват за подобряване, увеличаване или корекция на експлоатационните показатели и устойчивостта на конструкциите при:
Повишено натоварване:
  • Повишаване на носимоспособността на подови плочи, греди и мостови сегменти
  • Инсталиране на тежка механизация
  • Стабилизиране на конструкции срещу вибрации
  • Промени в предназначението на сградата
Повреди на носещи елементи поради:
  • Стареене на вложените в конструкцията материали
  • Корозия на армировката
  • Инциденти (удари на превозни средства, земетръс, пожар)
Подобряване на експлоатационните характеристики и дългтрайността:
  • Намаляване на деформациите и ширината на пукнатините
  • Намаляване на напреженията в армировката
  • Подобряване на устойчивостта на умора
Конструктивни промени:
  • Премахване на стени и/или колони
  • Нарушаване на плочи и стени при конструктивни отвори
Устойчивост при възможни неблагоприятни събития:
  • Повишаване на устойчивостта на земетръс, удар, взривна вълна и др.
Допуснати грешки в проекта и изпълнението:
  • Недостатъчна / несъответстваща армировка
  • Недостатъчна / несъответстваща конструктивна височина

Предимства

  • Не корозира
  • Много висока якост
  • Отлична дълготрайност и устойчивост на умора
  • Неограничена дължина, монтаж без снаждане
  • Лесен транспорт (транспортират се навити на ролки)
  • Ниско собствено тегло, много лесен монтаж
  • Минимални подготвителни работи по ламелите
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Обширни тестове и одобрения в много държави по целия свят

Опаковка

Доставка в картонени кутии на ролки с дължина 250 m.

Цвят

Армирана полимерна матрица, състояща се от карбонови нишки и епоксидна смола, черен.

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

ОДОБРЕНИЯ / СТАНДАРТИ

  • Словакия: TSUS, Изследователски институт за строителни изпитвания, Техническо одобрение ТО-09/0080, 2009: Система за допълнително усилване Sika® CarboDur® и SikaWrap®.
  • Полша: Техническо одобрение ITB AT-15-5604/2011: Система Sika® CarboDur® за възстановяване и усилване на стоманобетонни конструкции.
  • Полша: Техническо одобрение IBDiM Nr AT/2008-03-0336/1: Ламели, профили и композитни тъкани за усилване на бетон: Система Sika CarboDur® за възстановяване и усилване на стоманобетонни мостови конструкци.
  • Великобритания: Технически доклад № 55 на дружеството по бетон, Ръководство за проектиране при усливане на бетонни конструкции с помощта на влакнести композитни материали, 2012.

  • Италия: CNR-DT 200 R1/2013 - Ръководство за проектиране и конструиране на външно залепени FRP системи за усилване на съществуващи конструкции.
Продуктова информация

Срок на годност

Неограничен, при спазване на условията на съхранение.

Условия на съхранение

Съхранявайте в запечатани, плътно затворени, ненарушени опаковки, при сухи условия и макс. температура +50°C. Защитете от директна слънчева свелтина.
Транспорт: само в оригинални опаковки или подходящо защитени от механични повреди.

Плътност

1.60 g/cm3

Размери

Тип Sika® CarboDur® S NSM

Ширина

Дебелина

Площ на напречното сечение

1.030

10 mm

3.0 mm

30 mm2

1.525

15 mm

2.5 mm

37.5 mm2

2.025

20 mm

2.5 mm

50 mm2

Обемно съдържание на нишки

> 68 %
System information

Структура на системата

Изграждането и последователността на описаната система трябва стриктно да се спазва и не може да бъде променяна.
Лепилна смола - Sika AnchorFix®-3+, Sikadur®-330, Sikadur®-30, Sikadur®-30 LP.
Въглеродни ламели за конструктивно усилване - Sika® CarboDur® S NSM.
За по-подробна информация за различните смоли и детайли при нанасянето им, моля обърнете се към последното издание на съответния Лист с технически данни и "Методологията на работа със залепена армировка Sika® CarboDur® S NSM, монтирана в близост до повърхността" Ref: 850 41 07.
Техническа информация

Якост на опън на ламината

Средна стойност

3 100 N/mm2

5 % разрушаване

2 900 N/mm2

Средна стойност

3 100 N/mm2

5 % разрушаване

2 900 N/mm2

Стойности в посока надлъжно на нишките

Модул на еластичност при опън на ламината

Средна стойност

170 000 N/mm2

5 % разрушаване

165 000 N/mm2

Средна стойност

165 000 N/mm2

Стойности в посока надлъжно на нишките

Удължение при скъсване на ламината

Средна стойност

1.80 %

Стойност в посока надлъжно на нишките

Температура на встъкляване

> 100 °C

(БДС EN 61006)



Полагане

Разходна Норма

Разход

Всички ламели Sika® CarboDur® S NSM

≤ 0.12 kg/m *

 * Забележка: Разходни норми при стандартни приложения. Загуби и фира могат да доведат до по-висок разход на лепило.
Стъпки на полагане

КАЧЕСТВО НА ОСНОВАТА

Препоръчително минимално сцепление при натоварване на опън (pull-off) на бетона след подготовка на основата:

1.0 N/mm2

За повече информация моля обърнете се към "Методологията на работа със залепена армировка Sika® CarboDur® S NSM, монтирана в близост до повърхността" Ref: 850 41 07.

ПОДГОТОВКА НА ОСНОВАТА

Прорезите (слотовете) трябва да са сухи, без прах и ронещи се частици.
За повече информация, моля обърнете се към "Методологията на работа със залепена армировка Sika® CarboDur® S NSM, монтирана в близост до повърхността" Ref: 850 41 07.
