Sika® CarboShear L

Sika® CarboShear L

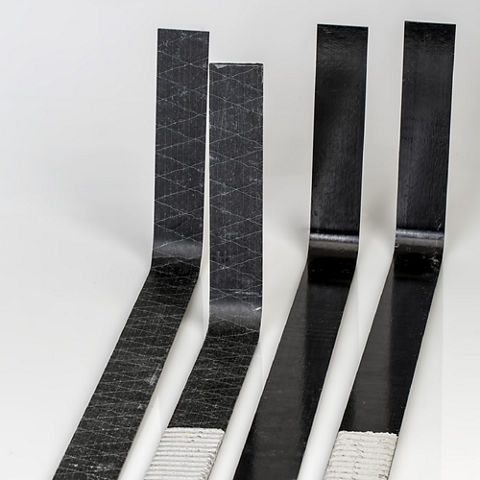

Ламели от въглеродни нишки за конструктивно усилване на срязване, част от CFRP система Sika® CarboDur®

Sika® CarboShear L са устойчиви на корозия ламели от въглеродни нишки, предназначени за конструктивно усилване на бетонни елементи на срязване и за анкериране на краищата на ламели Sika® CarboDur®. Те са част от CFRP (композит на база въглеродни влакна и епоксидна смола) системата за конструктивно усилване Sika® CarboDur®.
Ламелите за срязване Sika® CarboShear L се залепят към конструкцията като външна армировка, използвайки лепила на основата на епоксидна смола Sikadur®-30 при нормални или Sikadur®-30 LP при високи температури по време на монтаж и/или експлоатация. За фиксиране в анкериращи отвори може да се използва Sika AnchorFix®-3+.
Моля направете справка със съответния Лист с технически данни за по-подробна информация за всяко едно от тези лепила.

  • Изпитана закотвяща система
  • Не корозира
  • Много висока якост и дълготрайност
  • Усилване на срязване и образуване на пукнатини
  • Ясно дефинирано закотвяне
  • Ниско собствено тегло
  • Малка дебелина на системата, позволява нанасяне на следващи покрития
  • Лесен транспорт
  • Лесен монтаж, без тежко инсталационно оборудване
  • Отлична устойчивост на умора
  • Минимални подготвителни работи по срязващите ламели
  • Минимално естетическо въздействие
Намерете дистрибутор
Лист с Технически Данни Данни за Безопасност Покажи всички документи

Употреба

Профилите Sika® CarboShear L се използват за увелилчаване или възстановяване на експлоатационните показатели и устойчивостта на срязване на конструкциите при: Повишено натоварване:
  • Повишаване на носимоспособността на греди
  • Монтаж на тежка механизация
  • Промени в предназначението на сградата
Повреди на носещи елементи, причинени от:
  • Стареене на материалите, вложени в конструкцията
  • Корозия на армировката
  • Инциденти (удари на превозни средства, земетръс, пожар и т.н.)
Подобряване на експлоатационните характеристики и дългтрайността:
  • Намаляване на деформациите и ширината на пукнатините
  • Намаляване на напреженията в армировката
  • Подобряване на устойчивостта на умора
Конструктивни промени:
  • Премахване на стени или колони
  • Нарушаване на плочи и стени при конструктивни отвори
  • Промяна на проектните възгледи
Допуснати грешки в проекта и изпълнението като:
  • Недостатъчна / несъответстваща армировка
  • Недостатъчна / несъответстваща конструктивна височина

Предимства

  • Изпитана закотвяща система
  • Не корозира
  • Много висока якост и дълготрайност
  • Усилване на срязване и образуване на пукнатини
  • Ясно дефинирано закотвяне
  • Ниско собствено тегло
  • Малка дебелина на системата, позволява нанасяне на следващи покрития
  • Лесен транспорт
  • Лесен монтаж, без тежко инсталационно оборудване
  • Отлична устойчивост на умора
  • Минимални подготвителни работи по срязващите ламели
  • Минимално естетическо въздействие

Опаковка

Опаковка от 20 ъглови ламели или по индивидуална заявка.

Цвят

Армирана полимерна матрица, състояща се от карбонови нишки и епоксидна смола, черен.

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

ОДОБРЕНИЯ / СТАНДАРТИ

  • Полша: Техническо одобрение ITB AT-15-5604/2011: Система Sika® CarboDur® за възстановяване и усилване на стоманобетонни конструкции.
  • Полша: Техническо одобрение IBDiM № AT/2008-03-0336/1: Ламели, профили и композитни тъкани за усилване на бетон: Система Sika® CarboDur® за възстановяване и усилване на стоманобетонни мостови конструкци.
  • EMPA Доклад от изпитване 169'219 E/1: Изпитване на срязване на CFRP ламели на стоманобетонни Т-образни греди Т1 и Т2, Швейцарска федерална лаборатория за изпитване и изследване на материали EMPA, 1998.
  • EMPA Доклад от изпитване 169'219 E/2: Изпитване на срязване на CFRP ламели. Греда на огъване Т3, Швейцарска федерална лаборатория за изпитване и изследване на материали EMPA, 1998.


  • EMPA Доклад от изпитване 116/7: Усилване на срязване с готови CFRP L-образни ламели, Изпитни греди S1 до S6, Швейцарска федерална лаборатория за изпитване и изследване на материали EMPA, 2002
Продуктова информация

Срок на годност

Неограничен, при условие, че са спазени условията на съхранение.

Условия на съхранение

Съхранявайте в запечатани, плътно затворени, ненарушени опаковки, при сухи условия и макс. температура +50°C. Защитете от директна слънчева свелтина.
Транспорт: само в оригинални опаковки или подходящо защитени от механични повреди.

Плътност

1.55 g/cm3

Размери

Sika® CarboShear L е CFRP L-образна ламела, огъната под 90°.

Тип

Дължина късо рамо

Дължина дълго рамо

Ширина

Номинална дебелина

4/20/50

200 mm

500 mm

40 mm

2 mm

4/30/70

300 mm

700 mm

40 mm

2 mm

4/50/100

500 mm

1,000 mm

40 mm

2 mm

4/80/150800 mm1,500 mm40 mm2 mm

Рамената на ламелите могат да се отрежат до необходимия размер (с ножовка или за предпочитане с диамантен диск). Вътрешният радиус в зоната на огъване е 25 mm за всички размери ламели.

Обемно съдържание на нишки

> 56 %
Техническа информация

Якост на опън на ламината

Средна стойност

> 1 350 N/mm2

*Стойности в посока надлъжно на нишките при номинална дебелина 2 mm

Модул на еластичност при опън на ламината

Средна стойност

95 000 N/mm2

*Стойности в посока надлъжно на нишките при номинална дебелина 2 mm

Удължение при скъсване на ламината

Средна стойност

> 1.30 %

*Стойности в посока надлъжно на нишките при номинална дебелина 2 mm

Полагане

Разходна Норма

Разход

Моля обърнете се към Методологията на работа с външна залепена армировка на срязване Sika® CarboShear Ref: 850 41 06.
Стъпки на полагане

КАЧЕСТВО НА ОСНОВАТА

Препоръчително минимално сцепление при натоварване на опън (pull-off) на бетона след подготовка на основата:

  • Средна стойност: 2.0 N/mm2
  • Минимална стойност: 1.5 N/mm2

Ефективното сцепление при натоварване на опън трябва да бъде проверено след подготовка на основата.

В случай, че сцеплението при натоварване на опън (pull-off) е по-ниско от посочените минимални изисквания, Sika предлага следните възможни решения: Моля обърнете се към съответния Лист с технически данни за тъкани SikaWrap®.

Бетонът трябва да бъде поне на 28 дневна възраст (в зависимост от условията на втърдяване и класа на бетона).

ПОДГОТОВКА НА ОСНОВАТА

Моля обърнете се към Методологията на работа с външна залепена армировка на срязване Sika® CarboShear Ref: 850 41 06.
