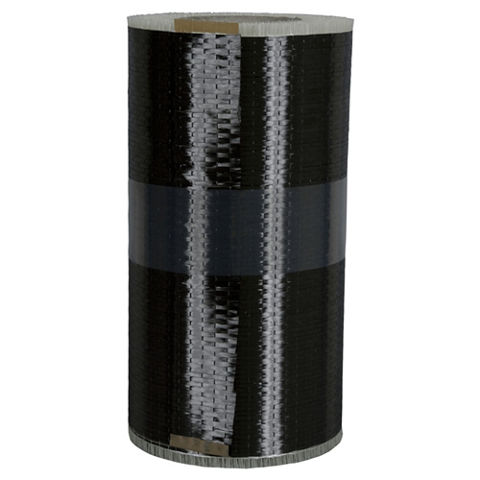

SikaWrap®-230 C

Тъкана тъкан от еднопосочно ориентирани въглеродни влакна със средна якост и плътност 230 g/m2, предназначена за монтаж по сух или мокър способ

SikaWrap®-230 C е тъкан от еднопосочно ориентирани въглеродни влакна. Състои се от въглеродни влакна със средна якост и има плътност 230 g/m2. Тъканта е предназначена за монтаж по сух или мокър способ.

  • Изключително рентабилни в сравнение с традиционните техники за усилване

  • Бързия монтаж увеличава производителността, спестява време и намалява прекъсванията в работния процес
  • Позволява конструктивно обновяване, отговарящо на настоящите стандарти
  • Подобрява експлоатационния живот на конструкцията
  • Произвежда се с напречни, термично обработени, втъкани нишки (вътък) за запазване на цялостта на тъканта
  • Многофункционална тъкан за употреба при различни случаи на усилване
  • Гъвкавост и пригодност към повърхности с различна геометрия (напр. греди, колони, комини, стълбове, стени, софити и силози)
  • Налични в различни ширини за оптимална употреба
  • Ниска плътност за минимално допълнително тегло
Намерете дистрибутор
Лист с Технически Данни Данни за Безопасност Покажи всички документи

Употреба

SikaWrap®-230 C се използва като армираща тъкан за външно залепени системи за конструктивно усилване на структури от бетон, зидария и дърво. Външно залепените системи за конструктивно усилване се използват при:
  • Повишаване на носимоспособността на огъване и срязване на елементи и конструкции
  • Повишаване на носимоспособността или дуктилността на конструктивни елементи, подложени на натиск
  • Замяна на липсваща стоманена армировка
  • Повишаване на носещата способност на бетонни елементи или конструкции
  • Повишаване на устойчивостта на удар
  • Пасивно усливане за поемане на сеизмични въздействия
Моля, обърнете внимание:
  • При всяко изчисление на конструктивно усилване трябва да се консултирате със строителен инженер-конструктор.
  • Продуктът може да се използва само от опитни професионалисти.

Предимства

  • Изключително рентабилни в сравнение с традиционните техники за усилване

  • Бързия монтаж увеличава производителността, спестява време и намалява прекъсванията в работния процес
  • Позволява конструктивно обновяване, отговарящо на настоящите стандарти
  • Подобрява експлоатационния живот на конструкцията
  • Произвежда се с напречни, термично обработени, втъкани нишки (вътък) за запазване на цялостта на тъканта
  • Многофункционална тъкан за употреба при различни случаи на усилване
  • Гъвкавост и пригодност към повърхности с различна геометрия (напр. греди, колони, комини, стълбове, стени, софити и силози)
  • Налични в различни ширини за оптимална употреба
  • Ниска плътност за минимално допълнително тегло

Опаковка

Ролки, широчина 300 mm

50 m

Ролки, широчина 500 mm

50–100 m

Ролки, широчина 600 mm

50 m

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

УСТОЙЧИВО РАЗВИТИЕ

  • Допринася за удовлетворяване на изискванията за Материали и ресурси (MR). Кредит: Разкриване и оптимизация на строителни продукти — Състав на материалите в съответствие с LEED® v4 — 1 точка

ОДОБРЕНИЯ / СТАНДАРТИ

  • Чехия: Техническо одобрение, ITC, № STO-AO 224-1012/2020/a

  • Техническо одобрение, CSTB, Avis Technique 3.3/19-1005_V3

  • Национална техническа оценка на комплекти Sika CarboDur®, ITB, Одобрение № ITB-KOT-2018/0414 v.3

  • Техническо одобрение Sika CarboDur, № IBDiM-KOT-2019-0361 v.5

  • Техническо споразумение, CTPC, № 016-01/488-2022



  • Русия: Технически сертификат SikaWrap®, No. 6477-22

  • Доклад от изпитване, Белградски университет, № 368/2019



  • Словакия: Техническа оценка, TSUS, № SK04-ZSV-2669

  • Техническо одобрение DIT, № N604R/19
Продуктова информация

Изграждане

Ориентация на влакната

0° (надлъжно, еднопосочна)

Тъкан (надлъжно)

Черни въглеродни влаклна, 99 %

Вътък (напречно)

Бели термопластични нишки, 1 %

Тип на нишките

Подбрани въглеродни влакна със средна якост

Срок на съхранение

24 месеца от датата на производство

Условия на съхранение

Съхранявайте продукта в ненарушена и неотворена, оригинално запечатана опаковка, на сухо, при температури от +5 °C до +35 °C. Защитете от пряка слънчева светлина. Винаги спазвайте указанията върху опаковката.

Маса на единица площ

(230 ± 10) g/m²

Дебелина на тъканта

0.129 mm

Плътност на нишките

(1.80 ± 0.02) g/cm³

Удължение при скъсване на нишките

1.7 %

Модул на еластичност при опън на нишките

230 kN/mm²

(ISO 10618)

Якост на опън на нишките

4000 N/mm²

(ISO 10618)


System information

Структура на системата

Изграждането и последователността на описаната система трябва стриктно да се спазва и не може да бъде променяна.

Грундиращо лепило за бетонни основи

Sikadur®-330

Импрегнираща / ламинираща смола

Sikadur®-330 или Sikadur®-300

Тъкан за конструктивно усилване

SikaWrap®-230 C

За подробна информация за Sikadur®-330 или Sikadur®-300, както и за детайли по нанасянато на смолата и монтажа на тъканта, моля, обърнете се към съответния Лист с технически данни и съответната Методология на работа.
Техническа информация

Якост на опън на ламината

Средна стойност

3500 N/mm²

5 % характеристична

3200 N/mm²

Средна стойност

1400 N/mm²

Характеристична(ACI 440.2R)

1200 N/mm²

Всички стойности се отнасят за съответната проектна номинална дебелина.

Модул на еластичност при опън на ламината

Средна стойност

225 kN/mm²

5 % характеристична

220 kN/mm²

Средна стойност

70 kN/mm²

Всички стойности се отнасят за съответната проектна номинална дебелина.

Удължение при скъсване на ламината

Средна стойност

1.56 %

5 % характеристична

1.35 %

Средна стойност

1.70 %

Номинална дебелина на ламината

0.400 mm

Номинално напречно сечение на ламината

129 mm² на m ширина

Полагане

Разходна Норма

Разход

СУХ СПОСОБ

Първи слой

0.7–1.2 kg/m²

Последващи слоеве

0.5 kg/m²

МОКЪР СПОСОБ

Грунд

0.4–0.6 kg/m²

Тъкан за слой

0.6 kg/m²
Стъпки на полагане

КАЧЕСТВО НА ОСНОВАТА

Минимална якост на сцепление при натоварване на опън на основата трябва да бъде 1.0 N/mm2 или в съответствие с проекта за усилване. Ако е необходимо, проверете предварително на опитен участък.
За допълнителна информация, моля обърнете се към съответната Методология на работа за SikaWrap®.

ПОДГОТОВКА НА ОСНОВАТА

Бетонът трябва да бъде почистен и подготвен до достигане на повърхност с отворена текстура, без циментово мляко и замърсявания.
За допълнителна информация, моля обърнете се към съответната Методология на работа за SikaWrap®.

ПРИЛОЖЕНИЕ

ВАЖНО
Монтаж от обучени изпълнители
Монтажът на този продукт трябва да се извършва само от обучен или одобрен от Sika изпълнител, притежаващ опит в подобен род приложения.
ВАЖНО
Стриктно спазвайте монтажните процедури
Стриктно спазвайте монтажните процедури, определени в методологиите на работа, наръчниците за работа и работните инструкции, които трябва винаги да бъдат съобразени с действителните условия на обекта.



ВАЖНО

Не подменяйте различните компоненти на системата
Тъканите SikaWrap® имат нанесено покритие, осигуряващо максимално залепване и дълготрайност, съвместно с импрегниращите / ламиниращите смоли Sikadur®. За осигуряване и запазване на пълна съвместимост на системата, не заменяйте различните нейни компоненти.

  1. ВАЖНО Никога не прегъвайте тъканта. Нарежете тъканта със специална ножица или макетен нож.
  2. Монтирайте тъканта SikaWrap® по мокър или сух способ. За подробности, относно процесите за импрегниране / ламиниране направете справка със съответната Методология на работа:
  • 850 41 02 Методология на работа SikaWrap® при ръчен монтаж по сух способ
  • 850 41 03 Методология на работа SikaWrap® при ръчен монтаж по мокър способ

НАНАСЯНЕ НА ПОКРИТИЯ ВЪРХУ ТЪКАНИ SIKAWRAP®
Тъканите SikaWrap® могат да бъдат покрити с циментови или други покрития с цел естетика и/или защита. Изборът на защитна системата зависи от излагането и специфичните проектни изисквания.
За допълнителна защита от UV светлина в откритите зони, използвайте някоя от следните защитни системи:

  • Sikagard®-680 S Betoncolor
  • Sikagard®-5500
