SikaWrap®-301 C

ТЪКАН ОТ ЕДНОПОСОЧНО ОРИЕНТИРАНИ ВЪГЛЕРОДНИ НИШКИ ЗА КОНСТРУКТИВНО УСИЛВАНЕ, ЧАСТ ОТ УСИЛВАЩАТА СИСТЕМА НА SIKA®

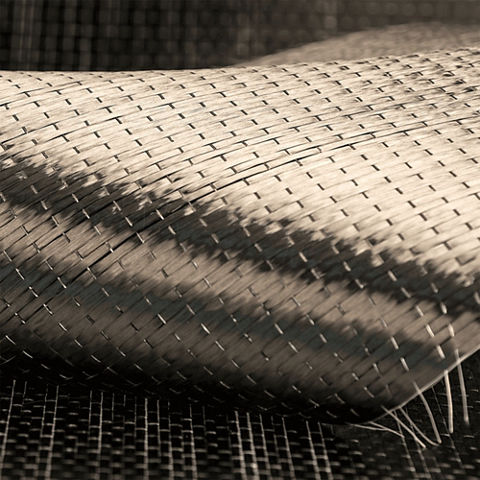

SikaWrap®-301 C тъкан от еднопосочно ориентирани въглеродни нишки с висока якост, предназначена за монтаж по сух или мокър способ.

  • Произведени с топлоустойчиви армиращи влакна, придаващи стабилност на тъканта
  • Многофункционална тъкан за употреба при различни случаи на усилване
  • Гъвкавост и пригодност към повърхности с различна геометрия (греди, колони, комини, стълбове,
    стени, силози и др.)
  • Предлага се в различни ширини за оптимална употреба
  • Ниска плътност за минимално допълнително тегло
  • Икономически изгодно решение в сравнение с традиционните техники на усилване
Намерете дистрибутор
Лист с Технически Данни Покажи всички документи

Употреба

Конструктивно усилване на стоманобетон, зидария и дървени елементи и конструкции за повишаване на носимоспособността на огъване и срязване при:
  • Подобряване на сеизмичните характеристики на стени от зидария
  • Замяна на липсваща стоманена армировка
  • Повишаване на якостните характеристики и дуктилността на колони
  • Повишаване на носещата способност на конструктивни елементи
  • Възможност за промени в предназначението / изменения и ремонти
  • Корекции на конструктивния проект и/или конструктивни дефекти
  • Повишаване на устойчивостта срещу сеизмични въздействия
  • Повишаване на дълготрайността и експлоатационния живот
  • Повишаване на конструктивните показатели в съответствие с текущите стандарти


Предимства

  • Произведени с топлоустойчиви армиращи влакна, придаващи стабилност на тъканта
  • Многофункционална тъкан за употреба при различни случаи на усилване
  • Гъвкавост и пригодност към повърхности с различна геометрия (греди, колони, комини, стълбове,
    стени, силози и др.)
  • Предлага се в различни ширини за оптимална употреба
  • Ниска плътност за минимално допълнително тегло
  • Икономически изгодно решение в сравнение с традиционните техники на усилване

Опаковка

Дължина на тъканта на ролка

Ширина на тъканта

1 1 ролка в картонена кутия

≥ 50 m

300 mm или 600 mm

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

ОДОБРЕНИЯ / СТАНДАРТИ

  • Полша: Техническо одобрение IBDiM Nr AT/2008-03-0336/1: Ламели, профили и композитни тъкани за усилване на бетон: Система Sika® CarboDur® за възстановяване и усилване на стоманобетонни мостови конструкции.
  • САЩ: ACI 440.2R-08, Ръководство за проектиране и изграждане на външно залепени FRP системи за усилване на бетонни конструкции, Юли 2008.
  • Великобритания: Технически доклад № 55 на дружеството по бетон, Ръководство за проектиране при усливане на бетонни конструкции с помощта на влакнести композитни материали, 2012.
Продуктова информация

Изграждане

Ориентация на нишките

0° (еднопосочна)

Тъкан

Черни въглеродни нишки 99 %

Вътък

Бели термопластични нишки 1 %

Тип на нишките

Подбрани въглеродни нишки с висока якост

Срок на годност

24 месеца от датата на производство

Условия на съхранение

Съхранение в ненарушена и неотворена, оригинална опаковка, на сухо, при температура от +5 °C до +35 °C.
Защитете от пряка слънчева светлина.

Плътност на нишките

1.80 g/cm3

Дебелина на тъканта (сухи нишки)

0.167 mm (на база съдържанието на нишки)

Относително тегло

304 g/m2 ±10 g/m2 (само на въглеродните нишки)

Якост на опън на нишките

4 900 N/mm2(БДС EN ISO 10618)

Модул на еластичност при опън на нишките

230 000 N/mm2(БДС EN ISO 10618)

Удължение при скъсване на нишките

1.7 %(БДС EN ISO 10618)
System information

Структура на системата

Изграждането и последователността на описаната система трябва стриктно да се спазват и не могат да бъдат променяни.

Лепилен грунд за бетонни основи

Sikadur®-330

Импрегнираща / ламинираща
смола

Sikadur®-330 или Sikadur®-300

Усилваща тъкан

SikaWrap®-301 C

За подробна информация за Sikadur®-330 или Sikadur®-300, както и за детайли по нанасянато на смолата и монтажа на тъканта, моля обърнете се към Листа с технически данни на Sikadur®-330 или Sikadur®-300 и
съответната Методология на работа.
Техническа информация

Номинална дебелина на ламината

0.167 mm

Номинално напречно сечение на ламината

167 mm2 на m ширина

Якост на опън на ламината

Средна

Характеристична

4 300 N/mm2

3 850 N/mm2

Модул на еластичност при опън на ламината

Средна

Характеристична

225 kN/mm2210 kN/mm2

Средна

Характеристична

225 kN/mm2

200 kN/mm2

* модификация: образец 50 mm
Стойности в посока надлъжно на нишките
Единичен слой, минимум 27 проби на тестова серия

Удължение при скъсване на ламината

1.91 %

(БДС EN 2561)
(ASTM 3039)

Съпротивление на опън

Средна

Характеристична

718 N/mm

643 N/mm

Коравина при опън

Средна

Характеристична

37.6 MN/m

35.1 MN/m

37.6 kN/m per ‰ удължаване

35.1 kN/m per ‰ удължаване

Средна

Характеристична

37.6 MN/m

33.4 MN/m

37.6 kN/m per ‰ удължаване

33.4 kN/m per ‰ удължаване



Полагане

Разходна Норма

Разход

Монтаж по сух способ със Sikadur®-330

Първи слой, включително грунд

1.0–1.5 kg/m2

Следващи слоеве

0.8 kg/m2

Монтаж по мокър способ със Sikadur®-300, грундиране със Sikadur®-330

Грунд

0.4–0.6 kg/m2

Слоеве тъкан

0.6 kg/m2

За допълнителна информация, моля обърнете се към съответната Методология на работа.
Стъпки на полагане

КАЧЕСТВО НА ОСНОВАТА

Минимална якост на сцепление при натоварване на опън на основата (pull-off): 1.0 N/mm2 или в съответствие с проекта за усилване.
За допълнителна информация, моля обърнете се към съответната Методология на работа.

ПОДГОТОВКА НА ОСНОВАТА

Бетонът трябва да бъде почистен и подготвен до достигане на повърхност с отворена текстура, без циментово мляко и замърсявания.
За допълнителна информация, моля обърнете се към съответната Методология на работа.
