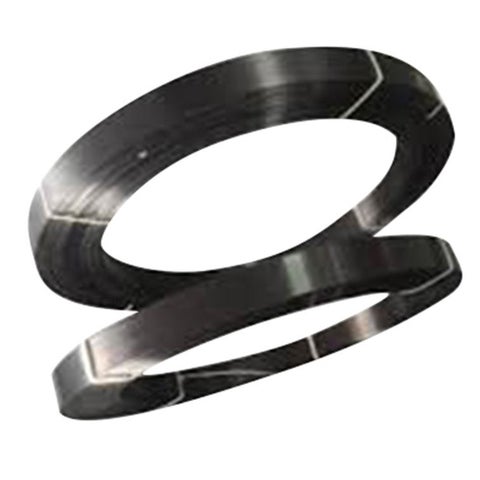

Sika® CarboDur® S

Sika® CarboDur® S

Ламели от въглеродни нишки за конструктивно усилване, получени чрез пултрузия, част от система Sika® CarboDur®

Sika® CarboDur® S са ламели, получени чрез пултрузия на въглеродни нишки, обвити в епоксидна матрица (CFRP – композит на база въглеродни влакна и епоксидна смола), проектирани за конструктивно усилване на бетонни, дървени, зидани, стоманени и армирани полимерни структури.
Ламелите Sika® CarboDur® S се залепят към конструкцията като външна армировка, използвайки лепила на основата на епоксидна смола Sikadur®-30 при нормални или Sikadur®-30 LP при високи температури по време на монтаж и/или експлоатация.
За подробна информация за всяко едно от тези лепила, моля направете справка със съответния Лист с технически данни.

  • Не корозира
  • Много висока якост
  • Отлична дълготрайност и устойчивост на умора
  • Неограничена дължина, монтаж без снаждане
  • Малка дебелина на системата, лесно изпълнение в зоните на пресичане
  • Лесен транспорт (транспортират се навити на ролки)
  • Ниско собствено тегло, много лесен монтаж дори и по тавани (без временно укрепвaне)
  • Минимални подготвителни работи по ламелите, многослоен монтаж
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Обширни тестове и одобрения в много държави по целия свят
Намерете дистрибутор
Лист с Технически Данни Покажи всички документи

Употреба

Системите Sika® CarboDur® S се използват за подобряване, увеличаване или корекция на експлоатационните показатели и устойчивостта на конструкциите при:
Повишено натоварване:
  • Повишаване на носимоспособността на подови плочи, греди и мостови сегменти
  • Инсталиране на тежка механизация
  • Стабилизиране на конструкции срещу вибрации
  • Промени в предназначението на сградата
Повреди на носещи елементи поради:
  • Стареене на вложените в конструкцията материали
  • Корозия на армировката
  • Инциденти (удари на превозни средства, земетръс, пожар)
Подобряване на експлоатационните характеристики и дългтрайността:
  • Намаляване на деформациите и ширината на пукнатините
  • Намаляване на напреженията в армировката
  • Подобряване на устойчивостта на умора
Конструктивни промени:
  • Премахване на стени и/или колони
  • Нарушаване на плочи и стени при конструктивни отвори
Устойчивост при възможни неблагоприятни събития:
  • Повишаване на устойчивостта на земетръс, удар, взривна вълна и др.
Допуснати грешки в проекта и изпълнението:
  • Недостатъчна / несъответстваща армировка
  • Недостатъчна / несъответстваща конструктивна височина

Предимства

  • Не корозира
  • Много висока якост
  • Отлична дълготрайност и устойчивост на умора
  • Неограничена дължина, монтаж без снаждане
  • Малка дебелина на системата, лесно изпълнение в зоните на пресичане
  • Лесен транспорт (транспортират се навити на ролки)
  • Ниско собствено тегло, много лесен монтаж дори и по тавани (без временно укрепвaне)
  • Минимални подготвителни работи по ламелите, многослоен монтаж
  • Гладки ръбове без стърчащи нишки, благодарение на процеса на пултрузия
  • Обширни тестове и одобрения в много държави по целия свят

Опаковка

В картонени кутии, отрязани по дължина, съгласно спецификацията.
Доставка в картонени кутии на ролки с дължина 250 m.

Цвят

Армирана полимерна матрица, състояща се от карбонови нишки и епоксидна смола, черен.

Детайли за продукта

Устойчиво развитие / Сертификати / Одобрения

ОДОБРЕНИЯ / СТАНДАРТИ

  • Словакия: TSUS, Изследователски институт за строителни изпитвания, Техническо одобрение ТО-09/0080, 2009: Система за допълнително усилване Sika® CarboDur® и SikaWrap®.
  • Полша: Техническо одобрение ITB AT-15-5604/2011: Система Sika® CarboDur® за възстановяване и усилване на стоманобетонни конструкции.
  • Полша: Техническо одобрение IBDiM Nr AT/2008-03-0336/1: Ламели, профили и композитни тъкани за усилване на бетон: Система Sika CarboDur® за възстановяване и усилване на стоманобетонни мостови конструкци.
  • Fib, Технически доклад, бюлетин 14: Външно залепена FRP армировка за усилване на стоманобетонни конструкции, Юли 2001.
  • САЩ: ACI 440.2R-08, Ръководство за проектиране и изграждане на външно залепени FRP системи за усилване на бетонни конструкции, Юли 2008.

  • Великобритания: Технически доклад № 55 на дружеството по бетон, Ръководство за проектиране при усливане на бетонни конструкции с помощта на влакнести композитни материали, 2000.
  • Швейцария: SIA 166, Залепена армировка, 2003/2004.
  • Италия: CNR-DT 200 R1/2013 - Ръководство за проектиране и конструиране на външно залепени FRP системи за усилване на съществуващи конструкции.
Продуктова информация

Срок на годност

Неограничен, при спазване на условията на съхранение.

Условия на съхранение

Съхранявайте в запечатани, плътно затворени, ненарушени опаковки, при сухи условия и макс. температура +50°C. Защитете от директна слънчева свелтина.
Транспорт: само в оригинални опаковки или подходящо защитени от механични повреди.

Плътност

1.60 g/cm3

Размери

Тип Sika® CarboDur® S

ШиринаДебелина

Напречното сечение

512

50 mm

1.2 mm

60 mm2

514

50 mm

1.4 mm

70 mm2

614

60 mm

1.4 mm

84 mm2

62660 mm2.6 mm156 mm2
81280 mm1.2 mm96 mm2
81480 mm1.4 mm112 mm2
91490 mm1.4 mm126 mm2
1012100 mm1.2 mm120 mm2
1014100 mm1.4 mm140 mm2
1214120 mm1.4 mm168 mm2
1512150 mm1.2 mm180 mm2
1514150 mm1.4 mm210 mm2

Обемно съдържание на нишки

> 68%
System information

Структура на системата

Изграждането и последователността на описаната система трябва стриктно да се спазва и не може да бъде променяна.
Лепилна смола - Sikadur®-30 или Sikadur®-30 LP.
Въглеродни ламели за конструктивно усилване - Sika® CarboDur® S.
За по-подробна информация и детайли при нанасянето на Sikadur®-30 или Sikadur®-30 LP, моля обърнете се към Листа с технически данни на Sikadur®-30 или Sikadur®-30 LP и Методологията на работа с външна залепена армировка Sika® CarboDur® Ref: 850 41 05.
Техническа информация

Якост на опън на ламината

Средна стойност

3 100 N/mm2

5 % разрушаване

2 900 N/mm2

Средна стойност3 100 N/mm2

5 % разрушаване

2 900 N/mm2

Средна стойност

3 200 N/mm2

5 % разрушаване

2 800 N/mm2

Стойности в посока надлъжно на нишките

Модул на еластичност при опън на ламината

Средна стойност

170 000 N/mm2

5 % разрушаване

165 000 N/mm2

Средна стойност

165 000 N/mm2

Средна стойност155 000 N/mm2

Стойности в посока надлъжно на нишките

Удължение при скъсване на ламината

Средна стойност

1.80 %

Стойност в посока надлъжно на нишките

Температура на встъкляване

>100 °C

(БДС EN 61006)

Полагане

Разходна Норма

Разход

Ширина на Sika CarboDur® ламели

Типичен разход на Sikadur®-30*

50 mm

0.20−0.28 kg/m

60 mm0.24−0.32 kg/m
80 mm0.32−0.44 kg/m
90 mm0.40−0.56 kg/m
100 mm0.44−0.64 kg/m
120 mm0.45−0.80 kg/m

150 mm

0.68−1.00 kg/m

* Забележка: Разходни норми при стандартни приложения. Груби или неравни повърхности, пресичане на ламели, загуби и фира могат да доведат до по-висок разход на лепило в размер до ок. 20%.
Стъпки на полагане

КАЧЕСТВО НА ОСНОВАТА

Ламели Sika® CarboDur® S залепени външно за бетонна повърхност
Препоръчително минимално сцепление при натоварване на опън (pull-off) на бетона след подготовка на основата:

  • Средна стойност: 2.0 N/mm2
  • Минимална стойност: 1.5 N/mm2

Ефективното сцепление при натоварване на опън трябва да бъде проверено след подготовка на основата.
В случай, че сцеплението при натоварване на опън (pull-off) е по-ниско от посочените минимални изисквания, Sika предлага следните възможни решения:

  • CarboDur® ламели, които се монтират в прорези на конструкцията като армировка, разположена в близост до повърхността (NSM)
  • Тъкани SikaWrap®: Моля обърнете се към съответния Лист с технически данни за тъкани SikaWrap®

Бетонът трябва да бъде поне на 28 дневна възраст (в зависимост от условията на втърдяване и класа на бетона).



Ламели Sika® CarboDur® залепени външно за други основи
При монтаж на ламели Sika® CarboDur® върху други основи (тухла, камък, метал, дърво, армирани полимерни материали и др.), моля обърнете се към Методологията на работа с външна залепена армировка Sika® CarboDur® Ref: 850 41 05.

ПОДГОТОВКА НА ОСНОВАТА

Бетонът трябва да бъде почистен и подготвен до достигане на отворена текстурирана повърхност без циментово мляко и замърсявания. Моля обърнете се към Методологията на работа с външна залепена армировка Sika® CarboDur® Ref: 850 41 05.
